《控制電源系列》
MD、MF、MP系列600W電源模塊

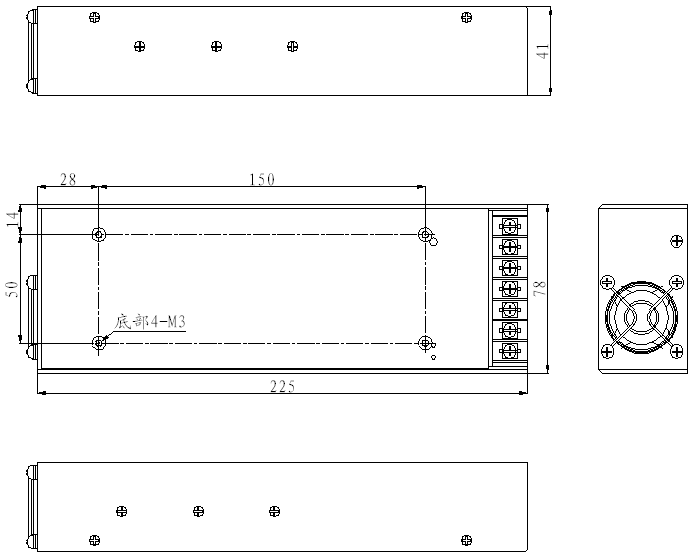

MD系列結構尺寸A

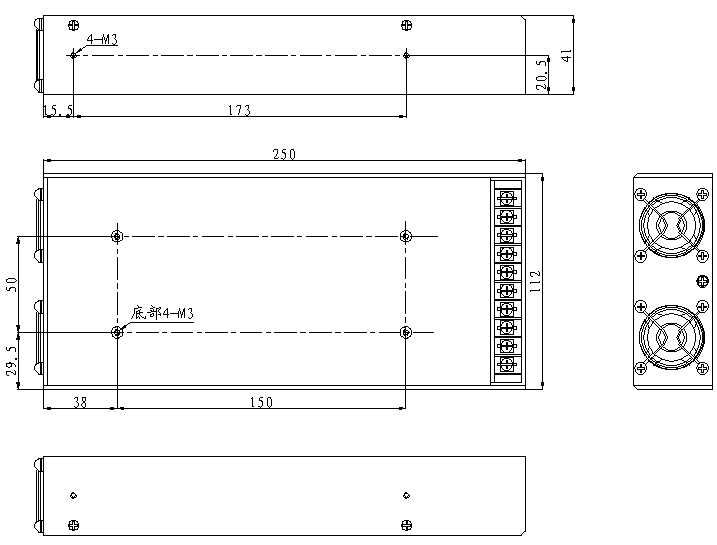

MF、MP系列結構尺寸B
|
型號 |
600-24 |
600-36 |
600-48 |
600-60 |
600-360 |
|
|
直流輸出 特性 |
調電壓范圍 |
2.0-32V |
2.0-40V |
2.0~56V |
2.0~68V |
2.0~360V |
|
調電流范圍 |
0~25A |
0~16.6A |
0~12.5A |
0~10A |
0~1.6A |
|
|
出廠電壓 |
24±0.2V |
36±0.2V |
48±0.2V |
60±0.2V |
360±0.2V |
|
|
功率 |
600W |
600W |
600W |
600W |
600W |
|
|
效率 |
92% |
92% |
93% |
93% |
94% |
|
|
電壓調整率 |
0.5% |
0.5% |
0.5% |
0.5% |
0.5% |
|
|
負載調整率 |
0.5% |
0.1% |
0.1% |
0.1% |
0.1% |
|
|
紋波與噪聲最大 |
60mV |
60mV |
60mV |
60mV |
200mV |
|
|
輸入特性 |
輸入電壓 |
AC220V±20% 、50±5 Hz（AC115V±20%輸入需定制）。 |
||||
|
輸入電流 |
不大于4A，浪涌電流不大于10A。 |
|||||
|
安全性 |
漏電流3mA(240VAC)。 |
|||||
|
絕緣電阻不小于200MΩ(500VDC)。 |
||||||
|
耐壓：輸入對輸出1.5kV；輸入對機殼1.5kV；輸出對機殼0.5kV。 |
||||||
|
其他 |
保護 |
過溫保護（截止）；過流保護（恒流）；過壓保護（截止） |
||||
|
環境 |
工作溫度：-40℃~+55℃（10%~95%RH）； 貯存溫度：-40℃~+60℃（10%~95%RH）。 |
|||||
|
尺寸、重量 |
MD系列：重量≤1.2kg；結構尺寸：226mm*78*41（長*寬*高）參見 “600W模塊尺寸-A”； MF系列：重量≤1.5kg；結構尺寸：226mm*108*41（長*寬*高）參見“600W模塊尺寸-B”； MP系列：重量≤1.5kg；結構尺寸：226mm*108*41（長*寬*高）參見“600W模塊尺寸-B”； |
|||||
|
MTBF |
200k hrs |
|||||
